MESYS Software Version 07/2019 ist verfügbar



Die Version 07/2019 der MESYS Wellen-und Wälzlagerberechnung ist jetzt unter
Downloads verfügbar und bietet neue Funktionalitäten.

Allgemeine Erweiterungen

Die Parametervariation erlaubt nun einen zusätzlichen Berechnungsschritt zur
Optimierung. Zum Beispiel kann die maximal zulässige Radialkraft auf Basis
mehrerer Kriterien in jedem Berechnungsschritt bestimmt werden.

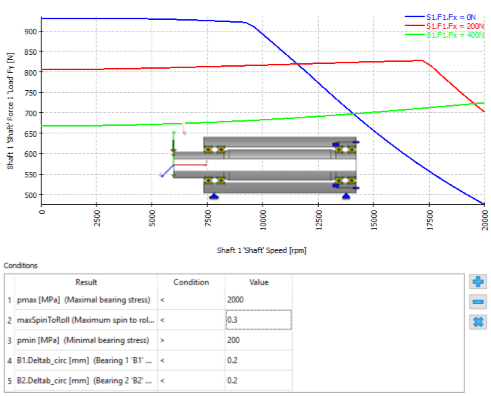

Zulässige Radialkraft für unterschiedliche Drehzahlen und Axialkräfte auf Basis mehrerer Bedingungen

Datenpunkte von Diagrammen können jetzt als XLSX-Datei exportiert werden.
Kurven können neu auch zwischen Diagramm kopiert werden, um Ergebnisse besser
vergleichen zu können.

Weitere Funktionen wurden in der COM-Schnittstelle ergänzt, so zum Beispiel eine
Funktion für die Steifigkeitsmatrizen von Wälzlagern oder Kugelgewindetrieben.

Erweiterungen der Wälzlagerberechnung

Die Wälzlagerdatenbanken von Schaeffler und SKF wurden aktualisiert. Diese Datenbanken enthalten Katalogdaten, die Innengeometrie wird durch die Software approximiert.

Eine neue Datenbank von HQW Precision GmbH wurde ergänzt und enthält
Spindellager bis zum Bohrungsdurchmesser 30mm. Diese Datenbank enthält die
Innengeometrie der Lager, die aber versteckt ist. Weitere Datenbanken mit
Innengeometrie von GMN, IBC und CSC sind auf Anfrage beim Hersteller erhältlich.
Dreipunktlager werden als neuer Wälzlagertyp unterstützt. Sie haben einen
Vollradius an einem Ring und zwei Radien wie beim Vierpunktlager beim zweiten
Ring. Die Tragzahl wird analog zu Schrägkugellagern berechnet, allerdings mit dem
freien Druckwinkel.

Eine zusätzliche Option für die Definition der Profilierung von Wälzkörpern wurde
über die Vorgabe von zwei tangentialen Radien ergänzt. Kreiselmomente werden nun für alle Kugellager berücksichtigt, bislang fehlten diese bei Vierpunktlagern.

Erweiterungen der Wellenberechnung

Eine Hintergrundgrafik kann aus der Zwischenablage zugefügt werden. Die
Wellengeometrie kann dann als Polygonzug gezeichnet werden. Dies kann
verwendet werden, wenn eine Wellengeometrie nur als PDF vorliegt. Der CAD-
Import als DXF oder STEP kann jetzt auch rotiert werden für den Fall, dass die
Wellenachse nicht der x-Achse entspricht.

                                   Import einer Hintergrundgrafik und Geometrieeingabe als Polygon

Die harmonische Antwort kann neu auch auf Basis periodischer Verschiebungen zusätzlich zu periodischen Kräften berechnet werden. Anregungen können bei Randbedingungen zur starren Umgebung definiert werden oder auch auf Basis der Innen- und Aussenringrotation von Wälzlagern oder auf Basis der Zahneingriffsfrequenz bei Stirnrädern.

Für Planetenstufen werden jetzt Resultate für die Lager aller Planeten und für alle Zahneingriffe angezeigt. Diese wurden zuvor auch schon berechnet, aber sie wurden nicht im Protokoll oder der Resultateübersicht angezeigt. Die Resultate der Planeten können sich unterscheiden, wenn weitere Kräfte auf den Planetenträger oder das Hohlrad wirken.

Für 3D-elastische Bauteile mit elastischen Lagerringen kann nun Kontakt zwischen Lagerring und Bauteil berücksichtigt werden. Die Passung wird dann im Kontaktmodell statt in der Betriebsspielberechnung berücksichtigt.

Pressungsverteilung in einem Radlager nach der Montage ohne äussere Lasten. Die Passung wird im Kontaktmodell berücksichtigt.

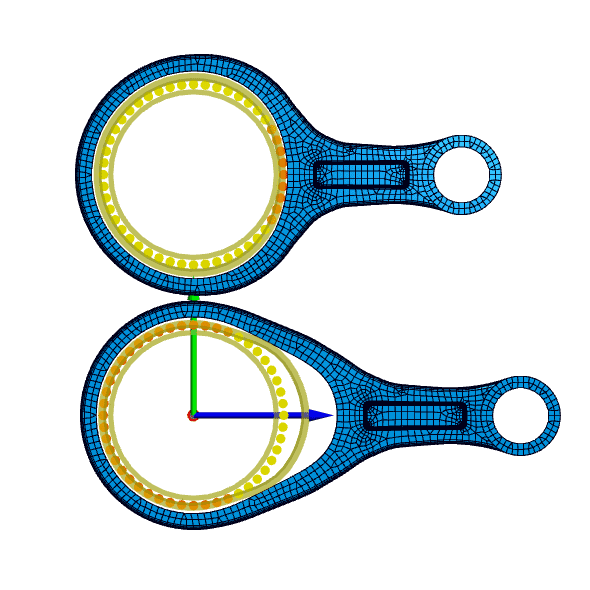

                                 Pleuel mit elastischen Lagerringen unter Druck sowie Zug.

Die Fliehkraftaufweitung von 3D-elastischen Bauteilen kann neu berücksichtigt werden.
Weitere neue Möglichkeiten für 3D-elastische Bauteile sind Zusatzoption beim Import von Netzen und der Export von Netzen. Flächen für die Verbindung mit Randbedingungen können jetzt auch direkt in der Software zugefügt werden.
